import omni.ui as ui 使用指南：在 Isaac Sim 中构建调试界面

1. 为什么要用 `omni.ui`

在 Isaac Sim 中做机器人、传感器或控制算法开发时，除了看 3D 视口，我们通常还需要一些额外的界面来辅助调试，比如：

显示当前状态值
动态观察一段时间内的数值变化
提供按钮、开关、输入框来控制实验
用结构化布局把调试信息整理到一个窗口里

这类界面最常用的接口之一就是：

1	import omni.ui as ui

omni.ui 是 Omniverse / Isaac Sim 提供的原生 UI 工具库。它可以用来快速创建窗口、布局、文本、按钮、图表等控件，适合做轻量级工具面板、调试面板和交互界面。

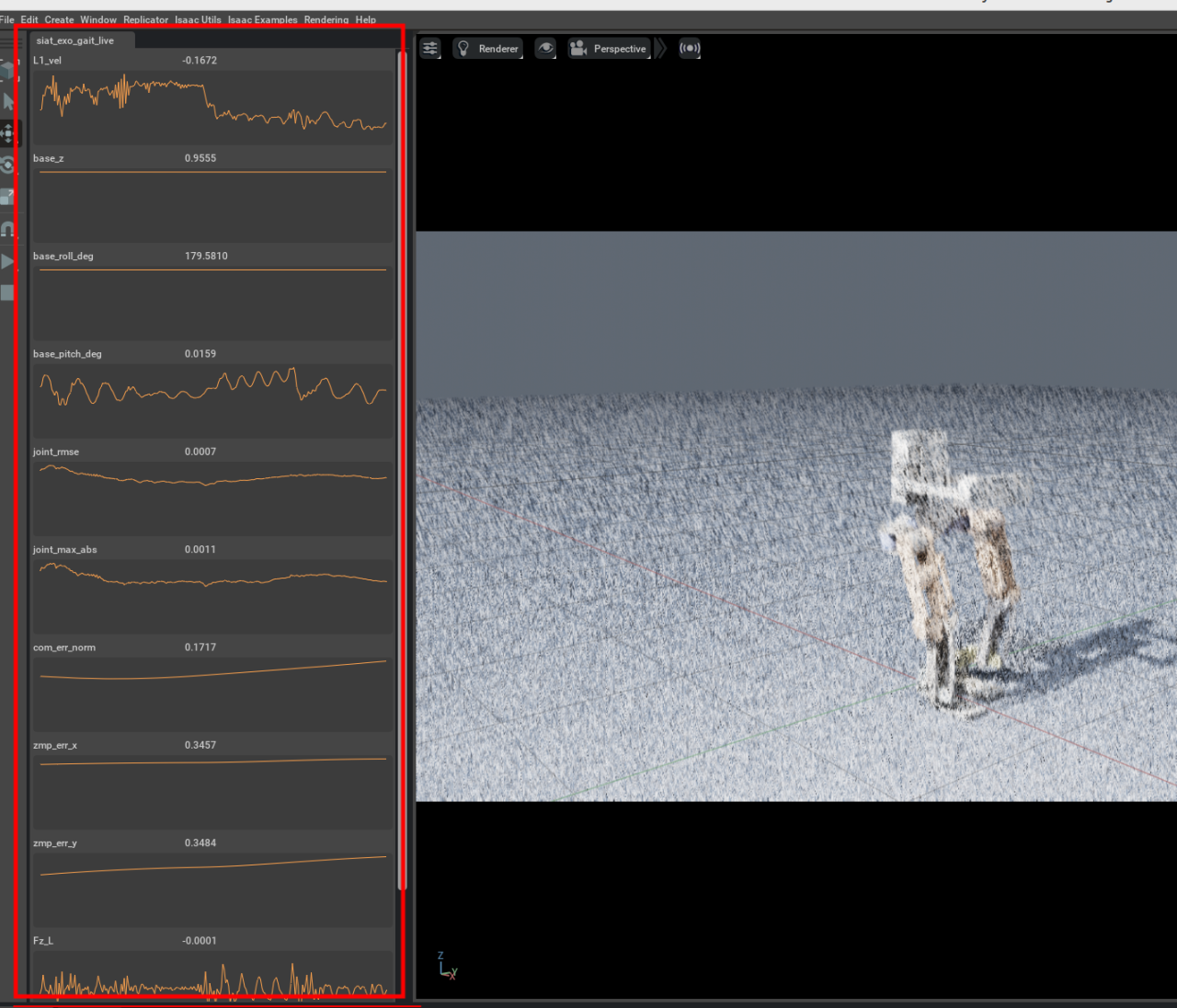

下图是我在 Isaac Sim 仿真时使用这个接口做出来的效果：

2. `omni.ui` 能做什么

它的功能可以简单理解为两大类。

2.1 布局和显示

它可以创建各种基本界面元素，例如：

ui.Window：窗口
ui.Label：文本标签
ui.Button：按钮
ui.StringField：文本输入框
ui.IntField / ui.FloatField：数值输入
ui.CheckBox：复选框
ui.ComboBox：下拉框
ui.Plot：曲线图

2.2 容器和排版

它也提供了常用布局容器：

ui.VStack：垂直排列
ui.HStack：水平排列
ui.ZStack：叠加排列
ui.ScrollingFrame：带滚动条的区域
ui.CollapsableFrame：可折叠分组

所以我们通常会把 omni.ui 用在这些场景里：

实时状态监控窗口
仿真参数调节面板
机器人调试面板
传感器数据显示面板
小型交互工具

3. 最基本的使用方式

3.1 创建一个窗口

最简单的例子如下：

import omni.ui as ui

window = ui.Window("My Window", width=400, height=300)

with window.frame:
    ui.Label("Hello Isaac Sim")

这里有两个关键点：

ui.Window(...) 用来创建窗口
with window.frame: 表示后面的控件都放进这个窗口里

运行后，会出现一个标题为 My Window 的窗口，里面只有一行文本。

4. `with` 结构为什么这么常见

omni.ui 的代码风格很像声明式布局，常见写法是：

1
2
3

with some_container:
    ui.Label(...)
    ui.Button(...)

这里的意思不是“执行某个逻辑块”，而是“在这个容器里添加控件”。

比如：

window = ui.Window("Demo", width=400, height=200)
with window.frame:
    with ui.VStack():
        ui.Label("Line 1")
        ui.Label("Line 2")

表示：

在窗口里放一个垂直布局
在这个垂直布局里放两行标签

5. 常见布局控件

布局是 omni.ui 里最重要的部分之一，因为大部分界面都是靠布局容器拼出来的。

5.1 `ui.VStack`

垂直堆叠布局：

with ui.VStack(spacing=6):
    ui.Label("A")
    ui.Label("B")
    ui.Label("C")

效果就是 A、B、C 从上到下排列。

常见参数：

spacing：控件之间的间距
height / width：大小控制

5.2 `ui.HStack`

水平排列布局：

1
2
3

with ui.HStack(spacing=8):
    ui.Label("Name")
    ui.StringField()

效果是标签和输入框左右排开。

5.3 `ui.ZStack`

叠层布局，适合把多个元素画在同一个区域里，比如背景和前景叠加。

5.4 `ui.ScrollingFrame`

如果内容很多，可以放到滚动区域里：

with ui.ScrollingFrame():
    with ui.VStack():
        for i in range(50):
            ui.Label(f"Row {i}")

这样内容超出窗口时会出现滚动条。

6. 最常用的基础控件

6.1 `ui.Label`

显示文本：

1	ui.Label("Current status: running")

也可以指定宽高：

1	ui.Label("speed", width=120, height=20)

6.2 `ui.Button`

按钮通常带一个回调函数：

def on_click():
    print("button clicked")

ui.Button("Reset", clicked_fn=on_click)

当按钮被点击时，会执行 on_click()。

6.3 `ui.CheckBox`

适合布尔开关：

1 2	checkbox_model = ui.SimpleBoolModel(False) ui.CheckBox(model=checkbox_model)

一般会配合 model 一起用，因为 UI 控件的状态通常是通过 model 读写的。

6.4 输入框

omni.ui 中很多输入控件都依赖 model。

例如字符串输入：

1 2	string_model = ui.SimpleStringModel("hello") ui.StringField(model=string_model)

浮点输入：

1 2	float_model = ui.SimpleFloatModel(0.5) ui.FloatField(model=float_model)

后续可以通过：

1	value = float_model.get_value_as_float()

读取当前值。

7. model 是什么

这是 omni.ui 初学者最容易卡住的地方。

很多控件并不是直接把值存进控件本身，而是通过一个“数据模型”来管理状态。常见 model 有：

ui.SimpleStringModel
ui.SimpleIntModel
ui.SimpleFloatModel
ui.SimpleBoolModel

例如：

1 2	model = ui.SimpleFloatModel(1.23) field = ui.FloatField(model=model)

这时：

field 是显示控件
model 才是真正存数值的地方

读取值：

1	current = model.get_value_as_float()

设置值：

1	model.set_value(2.5)

这种设计的好处是：

逻辑和显示分离
多个控件可以共享同一个状态
更适合响应式更新

8. 如何做一个简单的控制面板

下面是一个典型的参数面板：

import omni.ui as ui


class ParamPanel:
    def __init__(self):
        self.speed_model = ui.SimpleFloatModel(0.2)
        self.enable_model = ui.SimpleBoolModel(True)

        self.window = ui.Window("Control Panel", width=420, height=220)
        with self.window.frame:
            with ui.VStack(spacing=8):
                ui.Label("Simulation Parameters", height=24)

                with ui.HStack(height=24):
                    ui.Label("Speed", width=120)
                    ui.FloatField(model=self.speed_model)

                with ui.HStack(height=24):
                    ui.Label("Enable", width=120)
                    ui.CheckBox(model=self.enable_model)

                with ui.HStack(height=30):
                    ui.Button("Apply", clicked_fn=self.on_apply)
                    ui.Button("Reset", clicked_fn=self.on_reset)

    def on_apply(self):
        speed = self.speed_model.get_value_as_float()
        enabled = self.enable_model.get_value_as_bool()
        print("apply:", speed, enabled)

    def on_reset(self):
        self.speed_model.set_value(0.2)
        self.enable_model.set_value(True)

这个例子展示了几个关键模式：

用 model 保存控件状态
用 HStack 做“标签 + 输入框”的一行
用 Button 触发回调
在回调里读取 UI 当前值

9. 如何做一个实时数据显示面板

除了输入控制，omni.ui 也非常适合做状态监视器。

9.1 最简单的数值显示

import omni.ui as ui


class StatusPanel:
    def __init__(self):
        self.window = ui.Window("Status", width=300, height=120)
        with self.window.frame:
            with ui.VStack(spacing=6):
                self.pos_label = ui.Label("position: 0.0")
                self.vel_label = ui.Label("velocity: 0.0")

    def update(self, pos, vel):
        self.pos_label.text = f"position: {pos:.4f}"
        self.vel_label.text = f"velocity: {vel:.4f}"

只要在仿真循环里调用：

1	panel.update(pos, vel)

窗口里的文本就会刷新。

10. 如何使用 `ui.Plot` 画实时曲线

这是调试里非常常用的一种能力。

10.1 最小示例

import omni.ui as ui


class LivePlot:
    def __init__(self):
        self.data = [0.0] * 100
        self.window = ui.Window("Live Plot", width=420, height=180)
        with self.window.frame:
            with ui.VStack():
                self.value_label = ui.Label("0.0000")
                self.plot = ui.Plot(
                    ui.Type.LINE,
                    -1.0,
                    1.0,
                    *self.data,
                    width=ui.Fraction(1),
                    height=120,
                )

    def update(self, value):
        self.data.append(float(value))
        if len(self.data) > 100:
            del self.data[:-100]

        vmax = max(abs(min(self.data)), abs(max(self.data)), 1e-3)
        self.plot.scale_min = -vmax
        self.plot.scale_max = vmax
        self.plot.set_data(*self.data)
        self.value_label.text = f"{value:.4f}"

10.2 `ui.Plot` 的核心参数

ui.Plot(
    ui.Type.LINE,
    scale_min,
    scale_max,
    *data,
    width=ui.Fraction(1),
    height=120,
)

含义如下：

ui.Type.LINE：折线图
scale_min / scale_max：y 轴上下界
*data：数据点序列
width / height：控件尺寸

10.3 刷新图像

曲线不会自动更新，必须主动调用：

1	self.plot.set_data(*self.data)

这一步是实时绘图最关键的地方。

11. 多条曲线怎么组织

如果需要显示多路数据，最常见的方法是“每条数据一行”。

例如：

with ui.VStack(spacing=6):
    ui.Label("joint_rmse")
    plot1 = ui.Plot(...)

    ui.Label("base_pitch")
    plot2 = ui.Plot(...)

    ui.Label("contact_force")
    plot3 = ui.Plot(...)

也可以进一步包装成一个类，统一管理：

曲线名称
历史数据
当前值标签
plot 控件对象

这样后续新增观测量会更方便。

12. 如何做一个带滚动条的监视器

当观测量很多时，可以把内容放到 ScrollingFrame 中：

self.window = ui.Window("Monitor", width=460, height=500)
with self.window.frame:
    with ui.ScrollingFrame():
        with ui.VStack(spacing=6):
            for i in range(20):
                ui.Label(f"signal_{i}")

这样即使信号很多，也不会把窗口撑爆。

13. 控件大小和布局比例怎么控制

常用方法有这些。

13.1 固定宽度

1	ui.Label("Name", width=120)

13.2 使用 `ui.Fraction`

让控件占据剩余空间的一部分：

1	ui.Plot(..., width=ui.Fraction(1))

这个很适合让图表自动铺满整行。

13.3 设置高度

1	ui.Plot(..., height=90)

对于曲线图尤其常见。

14. `omni.ui` 常见编程模式

在实际项目里，最常见的是下面这几种组织方式。

14.1 方式一：直接写在一个函数里

适合一次性小工具：

def build_ui():
    window = ui.Window("Demo", width=300, height=200)
    with window.frame:
        ui.Label("hello")

优点是简单，缺点是后续不好维护。

14.2 方式二：封装成类

适合中等复杂度的工具面板：

class DemoPanel:
    def __init__(self):
        self.window = ui.Window("Demo")
        with self.window.frame:
            self.build_ui()

    def build_ui(self):
        with ui.VStack():
            ui.Label("hello")

优点是结构清晰，状态和回调更容易管理。

14.3 方式三：UI 和逻辑分离

如果项目更复杂，可以把：

UI 构建
数据模型
仿真逻辑

拆开管理。

这也是更推荐的工程化做法。

15. 一个完整的小例子：实时调试窗口

下面给出一个稍完整的例子，展示窗口、布局、标签、按钮和实时曲线的配合方式。

import math
import omni.ui as ui


class DebugWindow:
    def __init__(self):
        self.history_len = 120
        self.time_idx = 0
        self.signal = [0.0] * self.history_len

        self.window = ui.Window("Debug Window", width=460, height=300)
        with self.window.frame:
            with ui.VStack(spacing=8):
                ui.Label("Realtime Debug Panel", height=24)

                with ui.HStack(height=22):
                    ui.Label("signal", width=120)
                    self.value_label = ui.Label("0.0000")

                self.plot = ui.Plot(
                    ui.Type.LINE,
                    -1.0,
                    1.0,
                    *self.signal,
                    width=ui.Fraction(1),
                    height=140,
                )

                with ui.HStack(height=30):
                    ui.Button("Clear", clicked_fn=self.on_clear)
                    ui.Button("Print", clicked_fn=self.on_print)

    def update(self):
        value = math.sin(self.time_idx * 0.05)
        self.time_idx += 1

        self.signal.append(value)
        if len(self.signal) > self.history_len:
            del self.signal[:-self.history_len]

        vmax = max(abs(min(self.signal)), abs(max(self.signal)), 1e-3)
        self.plot.scale_min = -vmax
        self.plot.scale_max = vmax
        self.plot.set_data(*self.signal)
        self.value_label.text = f"{value:.4f}"

    def on_clear(self):
        self.signal = [0.0] * self.history_len
        self.plot.scale_min = -1.0
        self.plot.scale_max = 1.0
        self.plot.set_data(*self.signal)
        self.value_label.text = "0.0000"

    def on_print(self):
        print("current signal:", self.signal[-1])

这个例子里包含了：

一个窗口
一条实时曲线
当前值显示
两个按钮
数据清零和打印逻辑

它已经足够作为很多调试工具的起点。

16. 使用 `omni.ui` 时的常见注意点

16.1 不要忘记保存控件引用

如果后续还要更新某个控件，比如：

Label.text
Plot.set_data(...)

那就必须把控件保存成成员变量，例如：

1 2	self.value_label = ui.Label("0.0") self.plot = ui.Plot(...)

否则后面就拿不到它。

16.2 图表不会自动刷新

更新数据后，需要显式调用：

1	self.plot.set_data(*data)

16.3 数值输入通常要配合 model

输入控件不是直接返回值，通常通过 model 管理。

16.4 界面复杂后建议封装

如果窗口里控件很多，不建议全部堆在一个函数里，最好封装成类。

16.5 实时图表要限制历史长度

如果每一帧都追加数据而不裁剪，列表会越来越长，影响性能。

更常见的写法是只保留固定窗口长度：

1 2	if len(data) > history_len: del data[:-history_len]

17. `omni.ui` 适合什么，不适合什么

17.1 很适合

调试面板
参数面板
实时状态窗口
小型交互工具
实验辅助界面

17.2 不太适合

特别复杂的大型前端界面
高级交互动画页面
复杂图表系统

omni.ui 的定位更偏轻量、原生、快速集成，而不是一个完整的 Web 前端框架。

18. 学习顺序建议

如果第一次接触 omni.ui，推荐按这个顺序掌握：

ui.Window
ui.VStack / ui.HStack
ui.Label
ui.Button
model 机制
ui.Plot
封装成类

这样会比较自然。

19. 总结

import omni.ui as ui 是 Isaac Sim 中构建原生调试界面的基础接口。

它最核心的价值在于：

能快速创建界面
能和仿真代码直接集成
能把“看 3D 画面”升级成“看结构化的状态与趋势”

在实际使用中，你通常只需要先掌握这几件事：

ui.Window 创建窗口
ui.VStack / ui.HStack 组织布局
ui.Label 和 ui.Button 做基础交互
ui.SimpleXxxModel 管理输入状态
ui.Plot 显示实时曲线

掌握这些之后，就已经足够写出大多数调试面板。

如果后续要继续深入，最值得扩展的方向通常是：

更复杂的布局组织
model 驱动的参数系统
多曲线监视器
按钮、输入和仿真控制逻辑联动

一句话概括：

omni.ui 不是为了做漂亮网页，而是为了让你在 Isaac Sim 里快速拥有一个“能看、能改、能调”的原生工具面板。
